Pożizzjonament u funzjonijiet tat-tagħmir

Dan it-tagħmir huwa magħmul minn żewġ fbn ikkombinat simmetrikament -2 × 160- magni tal-iwweldjar tal-ħjata tal-konverżjoni tal-frekwenza, li jappartjenu għal tagħmir tal-iwweldjar tal-ħjata b'power doppju . huwa prinċipalment użat għall-welding kontinwu tal-welding kontinwu ta 'pjanċi tal-metall (bħala komponenti tax-xewka) Ħjatat . Huwa adattat għall-iwweldjar wiesgħa ta 'biċċiet tax-xogħol ta' daqs kbir, jappoġġja l-aġġustament tal-ispazjar tar-roti tal-iwweldjar, u jadatta għal speċifikazzjonijiet multipli tal-prodotti .

Parametri tekniċi ewlenin

Oġġett	Parametru	Deskrizzjoni
Kapaċità klassifikata	2 × 1600kva	Qawwa totali ta 'żewġ magni tal-iwweldjar, 1600kva għal kull unità
Input tal-qawwa	380V / 50Hz bi tliet fażijiet	Speċifikazzjoni tal-provvista tal-enerġija
Ċiklu tad-dazju	50%	Kapaċità tat-tagħbija waqt tħaddim kontinwu (sistema ta 'dazju intermittenti)
Veloċità tal-iwweldjar	Akbar minn jew daqs 3m / min	Welding Wheel Veloċità Lineari, Sostenn għall-Iwweldjar Stabbli ta 'Veloċità Għolja
Dijametru tar-rota tal-iwweldjar	Φ300mm	Daqs tar-rota tal-iwweldjar tal-ħjata, li tista 'tkun mirquma minn apparat ta' dressing tar-roti wara l-ilbies
Sistema tat-Tkessiħ	Pressjoni 0.3MPa, fluss akbar minn jew daqs 40L / min	Teħtieġ ilma tat-tkessiħ estern (provdut mix-xerrej) biex jiżgura d-dissipazzjoni tas-sħana għar-roti tal-iwweldjar u komponenti konduttivi
Sistema pnewmatika	0.5MPa	Jipprovdi pressjoni tar-roti tal-iwweldjar u qawwa għall-apparat tad-dressing tar-roti
Firxa ta 'aġġustament tal-ispazjar tar-roti tal-iwweldjar	310-550 mm	Distanza ċentrali aġġustabbli bejn ir-roti tal-iwweldjar ta 'magni tax-xellug u tal-lemin biex tadatta għal biċċiet tax-xogħol ta' wisa 'differenti

Struttura Ewlenija u Prinċipju tax-Xogħol

Struttura mekkanika

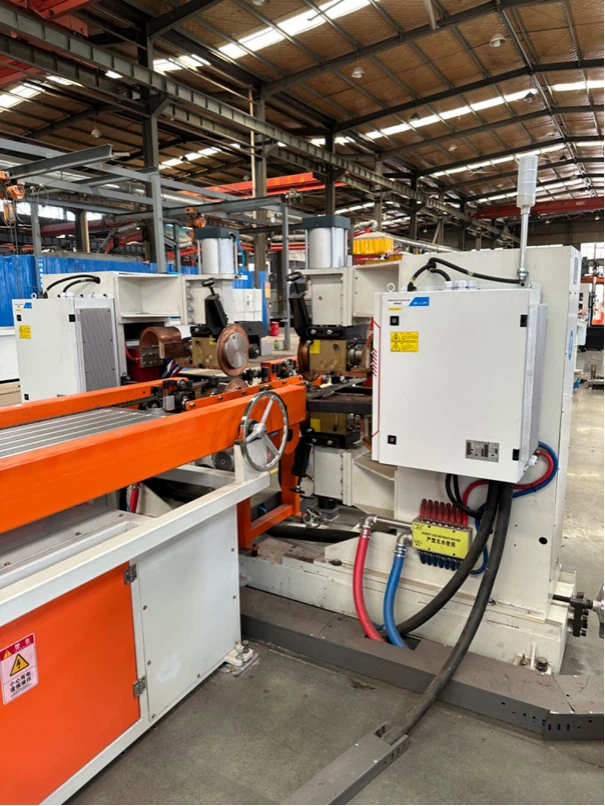

Disinn ta 'magna b'żewġ magni simmetriċi

Żewġ magni tal-iwweldjar tal-ħjata huma rranġati b'mod simetriku fuq ix-xellug u l-lemin . billi jiġu aġġustati l-ispazjar tar-roti tal-iwweldjar ({310-550 mm), huma jadattaw għall-iwweldjar sinkroniku doppju fuq in-naħa tax-xogħol b'wisa 'differenti, li jtejbu l-effiċjenza tal-produzzjoni u l-iwweldjar ta' l-iwweldjar .

Rota tal-iwweldjar u sistema ta 'trasmissjoni

Rota tal-iwweldjar: φ300mm rota tal-metall b'wiċċ reżistenti għall-ilbies, mgħammar b'apparat tad-dressing tar-rota tal-azzar b'veloċità għolja biex tnaqqas il-forma li tintlibes tar-rota tal-iwweldjar onlajn u żżomm kwalità stabbli tal-iwweldjar .
Modalità ta 'Trasmissjoni: Struttura ta' fuq u t'isfel ta 'Dual-Drive . Is-sewqan prinċipali juża mutur servo AC b'reazzjoni biex jimmonitorja l-veloċità tar-rota tal-iwweldjar f'ħin reali . meta d-dijametru tar-rota jonqos minħabba l-ilbies, il-veloċità tal-mutur hija aġġustata awtomatikament biex iżżomm veloċità ta' welding kostanti (ikbar minn jew daqs 3M / min)

Disinn ta 'bażi konduttiva

Tadotta struttura konduttiva mdgħajfa taż-żejt issiġillata bir-ram bil-madum tal-fidda . Żewġ settijiet ta 'strutturi ta' nofs madum tal-fidda jwettqu l-elettriku ġewwa, flimkien ma 'lubrikazzjoni ta' immersjoni sħiħa minn żejt tal-grafita tar-riġnu biex tnaqqas ir-reżistenza tal-kuntatt u l-ilbies, ittejjeb l-effiċjenza konduttiva u l-ħajja tas-servizz, u l-kawża għolja (1600kva għal kull unità) xenarji tal-welding ..

Proċess ta 'wweldjar

Kontroll tal-konverżjoni tal-frekwenza

Aġġusta l-veloċità tar-roti tal-iwweldjar u l-kurrent tal-iwweldjar permezz tat-teknoloġija tal-konverżjoni tal-frekwenza biex tadatta għall-bżonnijiet tal-iwweldjar tal-pjanċi bi ħxuna u materjali differenti, li tappoġġja l-iwweldjar tal-ħjata kontinwa jew intermittenti MO

es .

Sistemi ta 'tkessiħ u pnewmatiċi

L-ilma li jkessaħ huwa mqassam għal komponenti li jiġġeneraw bis-sħana bħal roti tal-iwweldjar u bażijiet konduttivi permezz ta 'kaxxa ta' distribuzzjoni tal-ilma tal-liga tal-aluminju biex tiżgura effiċjenza ta 'dissipazzjoni tas-sħana taħt tagħbija għolja .
Is-sistema pnewmatika tipprovdi forza li tagħfas ir-roti tal-iwweldjar (0 . 5MPa) biex tiżgura t-twaħħil strett ta 'biċċiet tax-xogħol waqt l-iwweldjar u jmexxi l-apparat tad-dressing tar-roti.

Operazzjoni u aġġustament

Aġġusta l-ispazjar bejn ir-roti tal-iwweldjar fuq ix-xellug u l-lemin permezz tal-pannell tat-tagħmir jew sistema ta 'kontroll biex taqbel mal-wisa' tal-biċċa tax-xogħol (bħalma hi d-distanza tat-tarf tal-assemblaġġi tax-xewk), li tinkiseb pożizzjonament preċiż ta 'ħjatat tal-weldjatura doppja fuq in-naħa doppja .
Is-sistema ta 'feedback tal-mutur servo tissorvelja l-veloċità tal-iwweldjar f'ħin reali mingħajr intervent manwali, li tadatta għar-rekwiżiti ta' tħaddim kontinwu tal-linji ta 'produzzjoni awtomatizzati .

Vantaġġi tat-tagħmir

Qawwa għolja u effiċjenza

Żewġ magni tal-iwweldjar 1600KVA jaħdmu b'mod sinkroniku, li jappoġġjaw iwweldjar mgħaġġel ta 'pjanċi ħoxnin (e . g ., akbar minn jew daqs 2 {. 0mm) b'veloċità ta' akbar minn jew daqs 3M / min, adattat għal produzzjoni fuq skala kbira.

Flessibilità u preċiżjoni

Spazjar tar-roti tal-iwweldjar aġġustabbli minn 310-550 mm, kompatibbli ma 'speċifikazzjonijiet multipli tal-biċċa tax-xogħol u tnaqqis fil-ħin tal-bidla tal-mudell .
Il-kontroll taċ-ċirku magħluq ta 'muturi servo jiżgura veloċità kostanti tal-iwweldjar u jevita varjazzjonijiet ta' kwalità tal-weldjatura kkawżati mill-ilbies tar-roti .

Durabilità u manutenzjoni baxxa

Bażi konduttiva mdgħajfa biż-żejt u apparat tad-dressing tar-roti Disinn Naqqas il-Komponent Konduttiv u Estendi l-Ħajja tat-Tagħmir .
L-istruttura tar-rota tal-iwweldjar standardizzata tiffaċilita t-tirqim u s-sostituzzjoni onlajn għal manutenzjoni konvenjenti .

Assigurazzjoni tal-istabbiltà

Struttura simmetrika tal-magna doppja u d-disinn tal-qafas tat-tip tal-irfid inaqqsu l-vibrazzjoni waqt l-iwweldjar, u jiżguraw ħjatat uniformi u sodi tal-weldjatura .
