Pożizzjonament u funzjonijiet tat-tagħmir
Dan it-tagħmir iservi bħala l-apparat tal-ħatt awtomatizzat tal-qalba fil-linja ta 'produzzjoni tat-Transformer Fin, użat primarjament biex iħott awtomatikament ix-xewk lesti mil-linja tal-conveyor u daħħalhom b'mod preċiż fir-rack tal-moxt (rack aggregat) tal-magna tal-assemblaġġ {{0. jikseb stivar ordnat u ħażna temporanja ta' pinnijiet, li tipprovdi integrazzjoni effiċjenti għal integrazzjoni effiċjenti għal proċess ta 'assemblaġġ sussegwenti.}}}}} Kontroll kollaborattiv multi-mekkaniżmu, li fih awtomazzjoni għolja, pożizzjonament preċiż, u tibdil tal-mudell rapidu .
Parametri tekniċi ewlenin
|
Oġġett |
Parametru |
Deskrizzjoni |
|
Qawwa tal-mutur tal-pompa taż-żejt |
1.5kW |
Sors ta 'enerġija għas-sistema idrawlika, li jmexxi l-mekkaniżmu ta' rfigħ |
|
Enerġija tal-mutur tal-ġarr |
1.3kW (Servo Motor) |
Isuq il-moviment laterali tal-ġarr għal pożizzjonament preċiż |
|
Veloċità massima tal-ġarr |
31m / min |
Effiċjenza tal-moviment laterali biex tnaqqas il-ħin tal-ħatt |
|
Parametri tar-rack aggregati |
- Max . Distanza taċ-Ċentru: 4000mm |
Tadatta għat-tul massimu tax-xewka u l-kwantità tal-istivar |
|
Ħin tal-ħatt taċ-ċiklu |
Inqas minn jew daqs 20 sekonda / biċċa |
Ħin medju għall-ħatt ta 'xewka waħda fir-rack aggregat |
|
Metodi ta 'sewqan |
- ġarr: rack u pinion + mutur servo |
Il-kollaborazzjoni b'ħafna enerġija tiżgura movimenti lixxi u preċiżi |
Struttura Ewlenija u Prinċipju tax-Xogħol

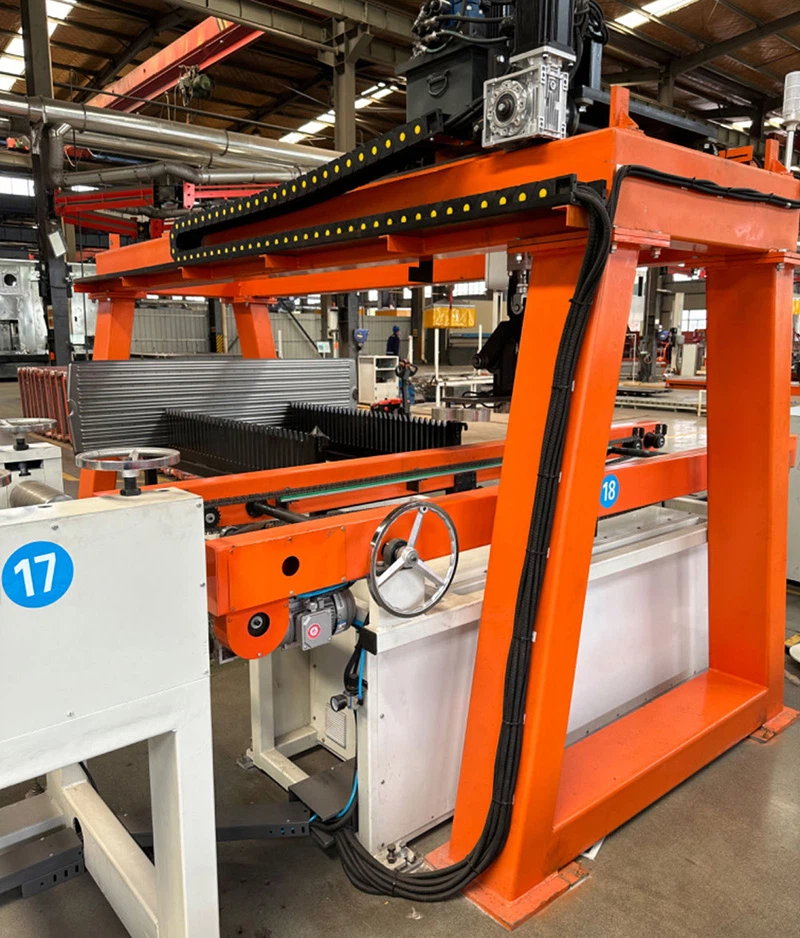

Sistema tal-irfid u tal-ġarr
Qafas tal-irfid
Mibnija bi struttura tal-azzar li tifrex iż-żewġ naħat tal-linja ta 'produzzjoni, li tipprovdi binarji għall-ġarr u l-appoġġ għall-mekkaniżmu ta' rfigħ . għandu tagħbija akbar minn jew daqs 2000kg biex tiżgura l-istabbiltà waqt moviment ta 'veloċità għolja .
Ġarr
a . immuntat fuq il-binarji tar-raġġ tal-irfid, misjuqa minn sistema ta 'rack-and-pinion u mutur servo, bi preċiżjoni tal-pożizzjonament laterali inqas minn jew daqs ± 2mm u veloċità massima ta' 31m / min (madwar {. 0.52 m / s).}}}
B . integrat ma 'apparat ta' rfigħ, rotazzjoni u ġbid, jista 'jiċċaqlaq b'mod preċiż tul il-wisa' tal-linja ta 'produzzjoni (x-assi) biex jippożizzjona' l fuq mix-xewk .
Apparat ta 'rfigħ u rotazzjoni
Mekkaniżmu ta 'rfigħ
Misjuq minn ċilindru idrawliku bi puplesija ikbar minn jew daqs 5 0 0mm u veloċità ta 'dixxendenza aġġustabbli (0-0 {.}}}} 3m / s), li jiżgura li l-elettromanjet tikkuntattja l-wiċċ tax-xewka biex tevita deformazzjoni tal-impatt.
Apparat li jdur
Misjuq minn mutur idrawliku, jippermetti li l-apparat tal-ġbid idur 90 grad, u jikkonverti xewk imwassal orizzontalment għal orjentazzjoni vertikali għal inserzjoni faċli fil-pjanċi tal-moxt (slots vertikali) tar-rack aggregat .
Proċess ta 'ġbid u ħatt tal-biċċa tax-xogħol
1. Apparat tal-ġbid
Juża elettromanjet b'forza ta 'ġbid akbar minn jew daqs 500N (adattat għal xewk inqas minn jew daqs 30kg / biċċa), b'wiċċ ta' kuxxinett tal-gomma biex jipprevjeni grif .
2. proċess awtomatizzat
Sejbien u pożizzjonament
Ix-xewk huma mwassla lill-parti ta ’isfel tal-irfid u mwaqqfa minn sensur fotoelettriku .
01
Adsorbiment u rfigħ
Il-mekkaniżmu ta 'rfigħ jinżel, l-elettromanjet tassorbi x-xewka, u ċ-ċilindru jerfagħha għal għoli sigur .
02
Rotazzjoni u moviment
L-apparat li jdur isuq ix-xewka biex idur 90 grad, u l-ġarr jiċċaqlaq tul l-assi x biex ipoġġi direttament 'il fuq mir-rack aggregat (żball ta' pożizzjonament inqas minn jew daqs ± 5mm) {.
03
Ħatt preċiż
Il-mekkaniżmu ta 'rfigħ jinżel biex idaħħal ix-xewka fil-pjanċi tal-moxt tar-rack aggregat (l-ispazjar tal-islott jaqbel mal-wisa' tax-xewka), u l-elettromanjet tirrilaxxa l-biċċa tax-xogħol {.
04
Irrisettja u ċiklu
Il-mekkaniżmu jerġa 'jibda, u l-ġarr jirritorna għall-pożizzjoni tal-bidu biex jistenna l-pinen li jmiss .
05
Disinn ta 'ġarr ta' rack doppju aggregat
Serje ta 'binarji fuq l-art
Żewġ vaguni tar-rack aggregati huma installati fuq binarji tal-art . Meta rack wieħed ikun sħiħ (40 biċċa), il-ġarr awtomatikament jiċċaqlaq barra miż-żona tal-ħatt, filwaqt li rack vojt jiċċaqlaq taħt l-irfid biex ikompli jħatt .
Bidla rapida rapida
L-operaturi jistgħu jneħħu xtillieri sħaħ u jinstallaw xtillieri vojta waqt it-tħaddim tat-tagħmir, bil-ħin tal-bidla tar-rack inqas minn jew daqs 5 minuti biex jevita l-ħin ta 'waqfien tal-linja ta' produzzjoni .
Vantaġġi tat-tagħmir
Ħatt awtomatizzat effiċjenti
1. Tagħmir wieħed jista 'jħott ikbar minn jew daqs 80 biċċa / siegħa (ikkalkulat f'50 sekonda / biċċa ċiklu tal-biċċa), li jaqbel bis-sħiħ ir-ritmu tal-produzzjoni tal-magna rolling upstream għal operazzjoni ta' fluss bla interruzzjoni .
2. L-ebda intervent manwali matul il-proċess inaqqas l-ispejjeż tax-xogħol u jevita deformazzjoni tal-biċċa tax-xogħol jew inċidenti ta 'sigurtà kkawżati minn ħatt manwali .
Bidliet u kompatibilità flessibbli tal-mudell
1. L-ispazjar tal-pjanċi tal-moxt fir-rack aggregat jista 'jiġi aġġustat permezz ta' moduli ta 'bidla rapida biex jadattaw għal xewk b'wisa' differenti (310-550mm), b'ħin ta 'bidla fil-mudell inqas minn jew daqs 10 minuti .
2. jappoġġja l-ħatt ta 'xewk żejjed inqas minn jew daqs 4000mm fit-tul, jissodisfa l-ħtiġijiet ta' produzzjoni għal xewk tat-transformer kbar .
