Pożizzjonament u funzjonijiet tat-tagħmir

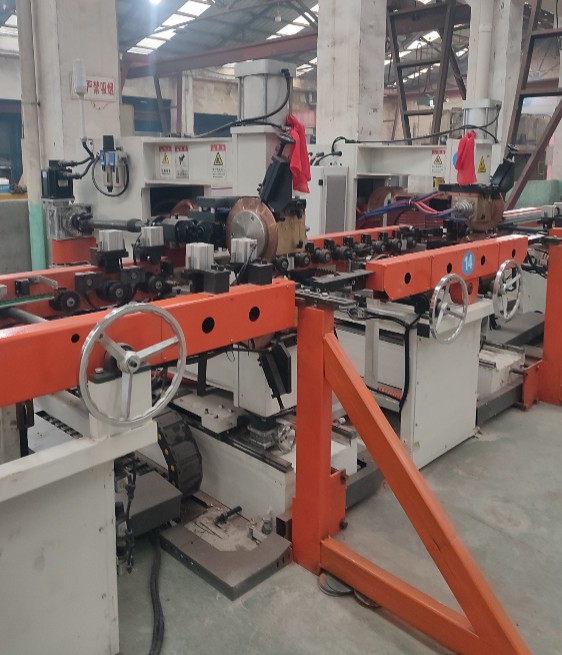

Dan it-tagħmir huwa magna tal-iwweldjar tal-ħjata awtomatizzata ddisinjata apposta għall-iwweldjar kontinwu tat-truf tat-tarf tar-radjatur, żviluppata abbażi tal-pjattaforma teknika tal-fbn -160 serje ta 'konverżjoni tal-frekwenza tal-ħjata tal-ħjata tal-welding . hija prinċipalment użata għas-siġillar tat-tarf jew konnessjoni għolja ta' komponenti bħal pinc, pipes, u kaxex.} Disinn, jikseb pożizzjonament preċiż u wweldjar ta 'biċċiet tax-xogħol f'pożizzjonijiet jew wisa' differenti, partikolarment adattati għal xenarji f'linji ta 'produzzjoni awtomatizzati li jeħtieġu aġġustament flessibbli ta' trajettorji ta 'wweldjar {.
Struttura ewlenija u karatteristiċi tekniċi
Sistema ta 'bażi mobbli orizzontali
Mekkaniżmu ta 'trasmissjoni
Tgħaqqad gwidi lineari u viti tal-ballun, immexxija minn mutur servo biex tiżgura preċiżjoni tal-moviment orizzontali għolja (żball ta 'pożizzjonament inqas minn jew daqs ± 0 {.} 1mm) u stabbiltà (veloċità tal-ġiri aġġustabbli ta' 0-200mm / s).
Kontroll tal-konnessjoni
Waqt l-iwweldjar, il-veloċità tal-moviment orizzontali tal-bażi hija mqabbla mal-veloċità tar-rota tar-roti tal-iwweldjar (veloċità tal-iwweldjar) permezz tas-sistema ta 'kontroll biex tinkiseb moviment sinkroniku waqt l-iwweldjar, tevita t-tpaċija tal-weldjatura jew tirkeb fuq .
Sistema ta 'wweldjar (konfigurazzjoni tal-welder tal-ħjata tal-ġenb li tirreferi)
Rota u trasmissjoni tal-iwweldjar
1. juża roti tal-iwweldjar reżistenti għall-ilbies φ300mm (materjal tar-ram tal-kromju-Zirconium) bl-appoġġ tat-tħin onlajn (mgħammar b'veloċità għolja ta 'l-azzar tar-roti tal-cutter tar-roti) .
2. Struttura ta 'fuq u ta' isfel doppju, bid-drajv prinċipali huwa mutur servo AC b'reazzjoni biex tiżgura veloċità ta 'wweldjar kostanti (akbar minn jew daqs 3m / min) . Anke wara l-ilbies tar-roti, l-istabbiltà tal-veloċità lineari tinżamm permezz tal-kumpens tal-veloċità .
Konduzzjoni u tkessiħ
1. Il-bażi konduttiva tadotta struttura mgħammra taż-żejt issiġillata bir-ram bil-madum tal-fidda, kompletament lubrikata miż-żejt tal-grafita tar-riġnu internament biex tnaqqas ir-reżistenza tal-kuntatt u tadatta għal 160kva output ta 'kurrent għoli .
2. Is-sistema tat-tkessiħ tal-ilma għandha pressjoni akbar minn jew daqs 0 . 3MPa u fluss akbar minn jew daqs 40L / min, li tinħela s-sħana għar-roti tal-iwweldjar u bażijiet konduttivi permezz ta 'kaxxa ta' distribuzzjoni tal-ilma tal-aluminju.
Kapaċità ta 'integrazzjoni ta' awtomazzjoni
It-tagħmir jista 'jkun imqabbad mas-sistema ta' kontroll tal-linja tal-produzzjoni plc . pożizzjonijiet ta 'wweldjar, trajettorji ta' moviment, u parametri tal-proċess (bħalma huma l-kurrent tal-iwweldjar u l-veloċità) huma ssettjati minn qabel permezz ta 'touchscreen, li jappoġġjaw operazzjoni indipendenti fi stazzjon wieħed jew konnessjoni awtomatika sħiħa (e .}} G ., docking tagħmir) .
Parametri tekniċi ewlenin (li jikkombinaw il-welder tal-ħjata tal-ġenb u l-karatteristiċi tat-tmiem)
|
Oġġett |
Parametru |
Deskrizzjoni |
|
Kapaċità klassifikata |
160kva |
Qawwa ta 'magna waħda, adattata għall-iwweldjar tal-pjanċa ta' l-oħxon medju |
|
Vultaġġ / fażi tal-input |
380V / 50Hz bi tliet fażijiet |
Provvista ta 'enerġija ta' grad industrijali |
|
Ċiklu tad-dazju |
50% |
Sistema ta 'dazju intermittenti, adattata għall-produzzjoni tal-lott |
|
Veloċità tal-iwweldjar |
1-3 m / min |
Rota tal-iwweldjar veloċità lineari, aġġustabbli |
|
Firxa ta 'moviment orizzontali |
0-500 mm (customizable) |
Puplesija tal-bażi massima, tadatta għal wisa 'differenti tal-biċċa tax-xogħol |
|
Pressjoni tas-sistema pnewmatika |
0.5MPa |
Forza li tagħfas ir-rota tal-iwweldjar (jekk mgħammra b'apparat pnewmatiku) |
|
Pressjoni tal-elettrodi |
Inqas minn jew daqs 2500n |
Forza tal-ippressar applikata waqt l-iwweldjar (referenzjar ta 'tagħmir simili) |
Vantaġġi tat-tagħmir
Pożizzjonament preċiż u bidla flessibbli tal-mudell
Motor Servo + Ball Screw Trasmissjoni jikseb preċiżjoni tal-pożizzjonament, li jappoġġja l-bidla rapida tar-rekwiżiti tal-iwweldjar għal pożizzjonijiet finali differenti u tnaqqas il-ħin tal-debugging manwali .
Adapts għal biċċiet tax-xogħol ta 'speċifikazzjoni multipla (e . g ., wweldjar tat-tarf fin b'wisa' ta '310-550}} mm) permezz ta' aġġustament tal-programm mingħajr sostituzzjoni tal-hardware .
Kwalità effiċjenti u stabbli tal-iwweldjar
Proċess ta 'wweldjar kontinwu tal-ħjata jifforma weldjaturi densi b'siġillar aħjar mill-iwweldjar fuq il-post .
Mekkaniżmu ta 'kumpens għall-ilbies ta' l-iwweldjar awtomatiku (aġġustament ta 'feedback tal-mutur servo) jiżgura l-uniformità tal-weldjatura u jevita varjazzjonijiet ta' kwalità kkawżati minn apparat li jilbes .
Manutenzjoni baxxa u ħajja twila tas-servizz
Disinn ta 'Apparat Konduttiv u Dressing tar-Roti mdgħajfa biż-żejt inaqqas il-komponent konduttiv, li jestendi ċ-ċikli ta' manutenzjoni għal aktar minn 500 siegħa .
Gwidi Lineari jadottaw disinn ta 'awto-lubrikanti, li jeħtieġu manutenzjoni ta' kuljum sempliċi u adattati għal 24- siegħa ta 'produzzjoni kontinwa ta' xenarji ta 'produzzjoni .
